產品概述
Y型過濾器是輸送介質的管道系統(tǒng)不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端.用來清除介質中的雜質，以保護閥門及設備的正常使用.該過濾器具有結構，阻力小，排污方便等特點.適用介質可分為水、油、氣.一般通水網為18 ~ 30目 /cm2 ,通氣網為40-100目/cm2 ,通油網為100 ~ 480目 /cm2 ,可按用戶要求制作濾網.
產品概述
Y型拉桿伸縮過游器是Y型過濾器與伸縮接頭組合，主要用于高層建筑、多層建筑或工廠內給排水配管，通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端.便于清除雜物或安 以閥類或設備之正常使用。
主要技術參數(shù)
型號
|
連接形式
|
公稱壓力
(MPa)
|
耐壓試驗
壓力
(MPa)
|
工作壓力 (MPa)
|
売體材料
|
過濾網材料
|
網眼
總面積
|
GL41H40
|
法蘭
|
1.0
|
1.1
|
1.0
|
球墨鑄鐵
|
|
|
GL41H*16
|
法蘭
|
1.6
|
1.76
|
1.5
|
球墨鑄鐵
|
不銹鋼
|
3~4mm
|
GL41H-25
|
法蘭
|
2.5
|
2.75
|
2.5
|
碳鋼
|
|
|
主要技術參數(shù)
| 型號 |
公稱壓力(MPa) |
耐壓試驗壓力(MPa) |
工作壓力 (MPa)
|
| YSTF-10 |
1.0 |
1.1 |
1.0 |
| YSTF-16 |
1.6 |
1.76 |
1.6 |
主要零件材料
| 零件名稱 |
管體 |
濾網 |
伸縮拉桿 |
O形圈 |
| 材料 |
球墨鑄鐵鑄鋼 |
不銹鋼 |
鑄鋼鍍鋅 |
丁腈橡膠 |

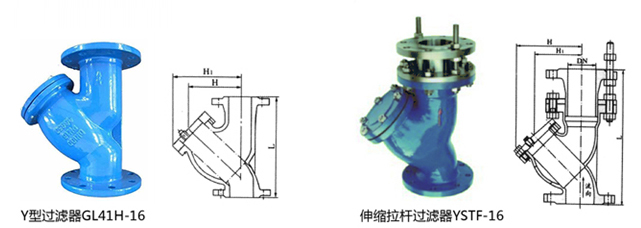

主要外形尺寸 單位（mm）
公稱通徑DN
|
L
|
H
|
H1
|
50
|
230
|
155
|
195
|
65
|
290
|
183
|
245
|
80
|
310
|
210
|
295
|
100
|
350
|
250
|
344
|
125
|
400
|
305
|
415
|
150
|
480
|
358
|
485
|
200
|
600
|
450
|
602
|
250
|
730
|
503
|
710
|
300
|
850
|
578
|
815
|
|
主要外形尺寸 單位（mm）
公稱通徑DN
|
L
|
H
|
H1
|
50
|
300
|
155
|
195
|
65
|
380
|
183
|
245
|
80
|
430
|
210
|
295
|
100
|
559
|
250
|
344
|
125
|
675
|
305
|
415
|
150
|
775
|
358
|
485
|
200
|
900
|
450
|
602
|
250
|
1025
|
503
|
710
|
300
|
1150
|
578
|
815
|
|
|
